目前中壓大功率變頻電源的節能坩堝熔煉爐主流結構為中一中方式及其派生的形式。中一中大功率變頻電源按其中間直流環節的儲能元件的不同，可分為電壓源型和電流源型。但中壓一、變頻電源拓?fù)浣Y(jié)構的分類通常有以下兩種方式。    -①按功率器件結構分類：采用串、并聯功率器件的拓?fù)浣Y(jié)構以及采用并、串聯功率單元的拓?fù)浣Y(jié)構。

　?、诎粗绷麟妷涸吹膫€(gè)數分類：采用單一直流電壓源的拓?fù)浣Y(jié)構以及需要多個獨立電壓源的拓?fù)浣Y(jié)構。

　　二、在高壓變頻電源中，主回路拓?fù)浣Y(jié)構有多種不同的方案，而實際應用較多的是：

　?、儆肐GBT構成的單元串聯多電平PWM電壓型變頻電源。

　?、谟肐GCT/SGCT構成的中性點鉗位的三電平電壓型變頻電源。

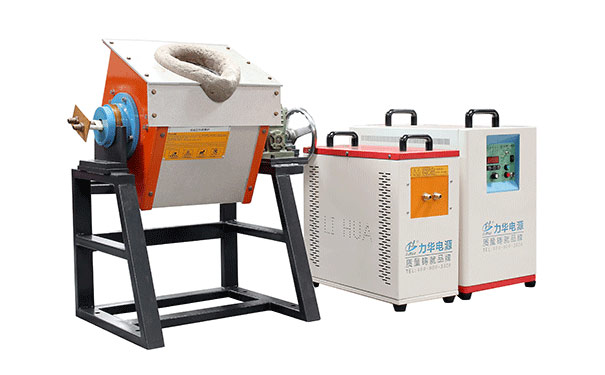

　　三、新型晶閘管坩堝熔煉爐維修的思路

　　坩堝熔煉爐維修思路

　　晶閘管坩堝熔煉爐系統看作是有限個元器件的組合；當發生故障時，快速判斷出某個元器件的好壞，更換已經損壞的元器件。

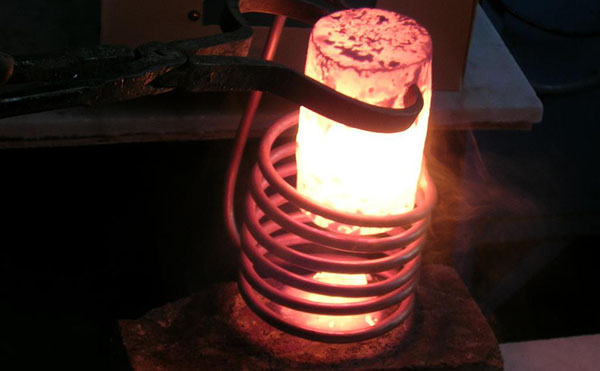

　　晶閘管坩堝熔煉爐電路原理。觸發控制板組通過電流檢測信號和中頻檢測信號控制，發出適當?shù)恼饔|發脈沖和逆變觸發脈沖；整流器和逆變器在觸發脈沖的控制下，實現交直交變頻，給中頻負載提供中頻電能。當系統斷水或負載發生過電流、過電壓時，信號檢測裝置使觸發控制板組中的保護調節板發出信號，控制整流觸發脈沖，使整流器處于阻斷或拉逆變狀態，變頻器停止工作。
