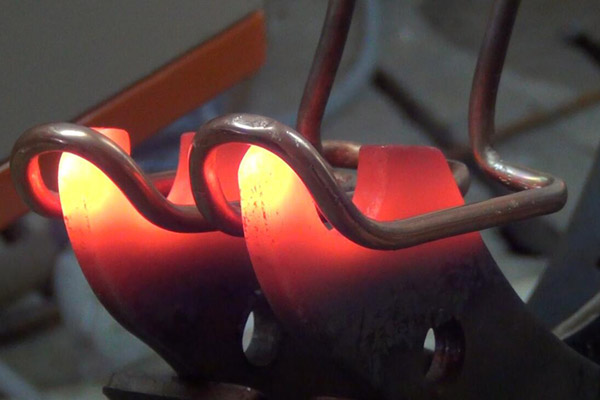

自動(dòng)高頻淬火機(jī)淬火后應(yīng)立即進(jìn)行回火處理，以防止過(guò)大的淬火應(yīng)力造成變形與開(kāi)裂。為了保持高硬度，并改善淬火鋼的塑性和韌性，碳素工具鋼采用低溫回火處理?；鼗饻囟炔捎?80～210℃，保溫時(shí)間為2h，使用專用工具（吊掛工具）將工件吊掛爐中回火。

     由于自動(dòng)高頻淬火機(jī)回火溫度低，所以回火時(shí)間必須充分。一般 回火時(shí)間為1. 5～3h.若回火不足，脆性較大，在使用中易使刨刃崩刃或在使用中磨削時(shí)易產(chǎn)生裂紋。為了避免在使用時(shí)堅(jiān)固刨刃時(shí)發(fā)生斷折的情況 ，在刨刃淬火時(shí)只淬刨刃l(wèi)／3長(zhǎng)度尾部2／3處不淬火。一般尾部硬度不超過(guò)35HRC，而刃鋒（鋒刃）處的硬度在55～60HRC之間合適。

 　　自動(dòng)高頻淬火機(jī)熱處理后機(jī)械加工成品規(guī)格，按規(guī)定尺寸磨平、磨光，再磨出刃鋒，經(jīng)驗(yàn)查合格，方可出廠使用。

 　　滲碳劑中的碳酸鹽（ BaC03）在滲碳時(shí)，主要是起促進(jìn)滲碳作用，因?yàn)樘妓猁}在高溫下分解出C02（二氧化碳），它與木炭作用又生成C（）（一 氧化碳），*后產(chǎn)生活性碳原子被自動(dòng)高頻淬火機(jī)工件表面吸收。
