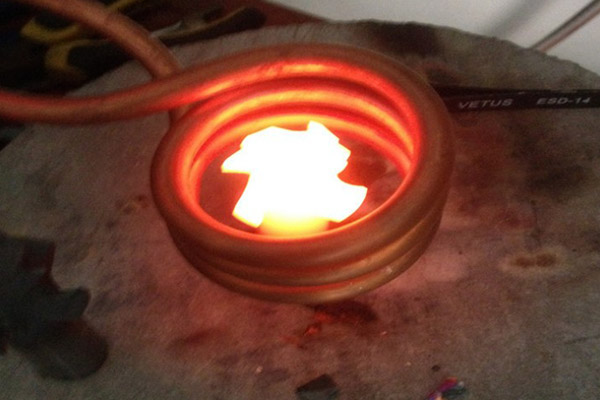

超音頻淬火機保溫是為了使整個截面都能透熟，使組織轉(zhuǎn)變完全。保溫時間與工件形狀、尺寸、加熱介質(zhì)、鋼種、裝爐量和爐溫等都有關(guān)系。

    a.在一般情況下，碳鋼可按工件有效厚度（直徑）25mm/h來計算超音頻淬火機保溫時間。

    b．合金鋼可按有效厚度（直徑）20mm/h來計算 超音頻淬火機保溫時間。

    c．在同樣爐溫情況下由于超音頻淬火機加熱介質(zhì)不同，其加熱速率也不同， 要把同樣尺寸的工件，在不同介質(zhì)的爐子中加熱*800～900℃所需 時間大致比例為：電爐一1；燃料爐-0.8；鹽浴爐-0.5；鉛浴爐 -0. 25。

    d． 超音頻淬火機鋼中碳及合金元素的增加，會使鋼的熱導率降低，鋼被加 熱的速率便越慢，零件尺寸越大，這一影響越顯著。所以，對不同 成分的鋼材進行加熱時，其加熱時間的大致比例為：低、中碳鋼一 1；高碳鋼一(1.2～1.3)；合金鋼（高合金鋼除外）一(1.3～1.5)。

    e.超音頻淬火機對圓棒形刀具（鉆頭、鉸刀等）以外徑計算；扁平刀具（圓鋸 片、車刀等）以厚度計算；空心圓錐體（指銑刀等）以外徑乘0.8計算；球體以球徑乘0.6計算。
