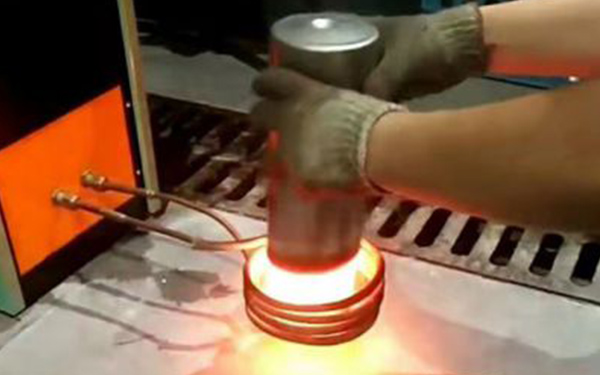

淬火機床對汽車后橋半軸是傳遞轉矩，驅動汽車前進的一個重要零件。除了受很大的扭力作用外，在汽車起動或剎車時，還承受沖擊，扭轉。力的作用。因此，對后橋半軸的性能要求，具有足夠的強度，還需要有高的疲勞極限的作用。

 　　淬火機床技術要求

 　　盤部外圓硬度24～34HRC;桿部和花鍵硬度37～44HRC（341～415HB）；金相組織為淬火機床回火索氏體+回火屈氏體。

 　　材料

 　?、?0Cr鋼化學成分：C 0.37%～0.45%，Si O.17%—0. 37%，Mn 0.50%～0.8026, Cr 0.80%～l.lO%a

　　 ②40Cr鋼臨界點：A。。743℃，A……或A……782℃，A，693℃，Ar3 730℃，M。355℃。

 　　淬火機床對汽車后橋半軸的加工工藝線路

 　　下料一鍛造毛坯一毛坯正火一機械粗加工（半成品）一調質處理（*終熱處理）一噴丸一校直一探傷一機加工（精加工）成品。

 　?、倨嚭髽虬胼S鍛造毛坯。40Cr鋼鍛造溫度為：始鍛溫度1200℃，終鍛溫度800℃。設備為油燃料料爐。

 　?、谄嚭髽虬胼S毛坯件正火；設備大型中溫井式，電阻爐；淬火機床正火溫度為（930±10）℃，保溫時間按軸徑2min／mm，注意根據裝爐量多少實際情況考慮保溫時間。經保溫后出爐空冷，

     ③機械粗加工半成品。
