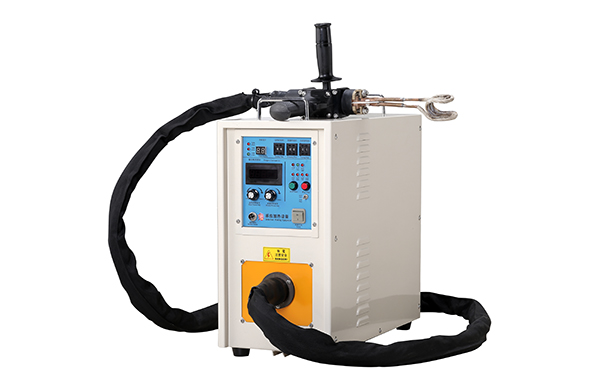

感應加熱電源的水冷及噴水裝置如何設計？

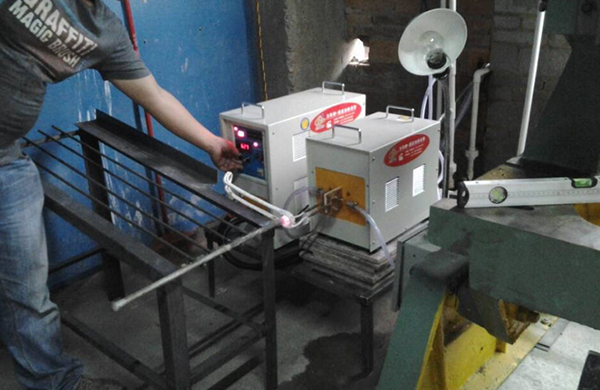

　　（1）水冷裝置感應加熱電源導電板與有效圈除特別加厚者外，一般均要求通水冷卻。感應加熱電源出水溫度應低于66℃，當有效圈截面較小，為保證能使有效圈得到充分的冷卻，可采用提高水壓的辦法。例如，曲軸環線型感應囂采用0. 6MPa的高壓水來冷卻。此時，有效圈的載流密度許用值為l200A/mrr12。

　?。?）噴水裝置  感應加熱電源噴水裝置有兩種形式，即利用有效圈本體兼作噴水器及附加噴水器。設計噴水裝置時，應注意以下幾點：

　　1）同時淬火時，每平方厘米淬火表面應得到3—4個噴水孔，一般應成棋盤式交叉布置，鉆孔中心線應與受冷表面相垂直。

　　2）噴水器進水管截面積之和一般應大于或等于所有噴水孔截面積之和，這樣噴水壓不致比進水壓低。

　　3）噴水器進水管進入水腔，要使所有噴水孔同時均勻地噴出水柱，使零件各部分能均勻地得到冷卻。4）掃描淬火時，無論采用感應加熱電源噴水或輔助噴水圈噴水，均要保證：噴水不應反濺到正在加熱的表面上；加熱表面預冷時間（即零件加熱終止到噴水開始這一段時間）不要太長，一般不大于1s,否則，零件表面不易淬硬。
