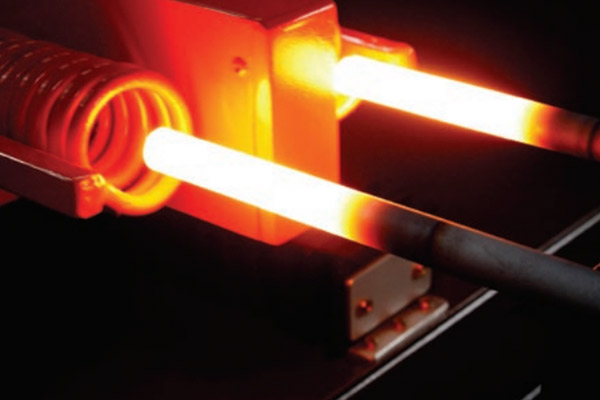

鐵棒感應(yīng)加熱是指原子磁矩排列是有規(guī)則的、在磁場(chǎng)中顯示磁性的金屬。在室溫具有非奧氏體金相組織的鋼號(hào)。感應(yīng)加熱常鐵磁性鋼材感應(yīng)加熱溫升過程中，其升溫速度隨溫度升高而發(fā)生變化。升溫速度變化的轉(zhuǎn)折點(diǎn)是居里點(diǎn)，又稱為失磁點(diǎn)溫度。

鐵棒感應(yīng)加熱的溫度高于居里點(diǎn)后，鐵磁性鋼材失去磁性而轉(zhuǎn)變?yōu)轫槾挪牧稀?duì)于碳素鐵磁性鋼材在居里點(diǎn)上下發(fā)生磁導(dǎo)率的突變。磁素鋼和低合金鋼的相對(duì)磁導(dǎo)率從約200突降到1.0。由于相對(duì)磁導(dǎo)率的變化，使鋼材的升溫速度由快變慢。

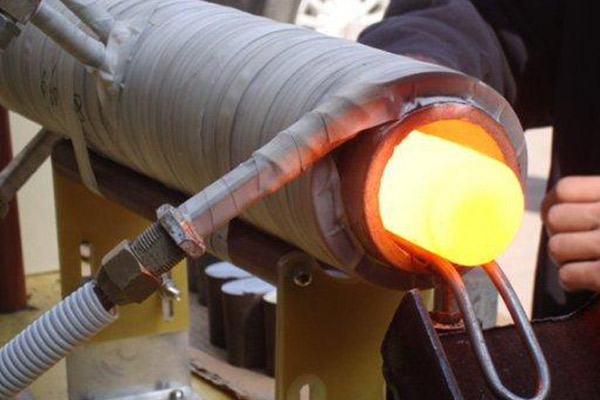

鐵棒感應(yīng)加熱時(shí)在居里點(diǎn)以下溫度感應(yīng)加熱時(shí)，由于相對(duì)磁導(dǎo)率μr值大，加熱電流頻率f一定，電流透人深度淺，集膚效應(yīng)顯著。這時(shí)，表面與中心溫差大，易于熱量傳導(dǎo)，整體鋼材升溫速度快。當(dāng)溫度超過居里點(diǎn)后，鋼材的相對(duì)磁導(dǎo)率μ=1,鋼材的磁性消失，轉(zhuǎn)變?yōu)轫槾判圆牧?。此時(shí)，在相同條件下加熱時(shí)，由于電流透人深度增大而使集膚效應(yīng)減弱，表面向中心總之，鐵磁性鋼材在居里點(diǎn)以下溫度進(jìn)行感應(yīng)加熱時(shí)，具有較快的升溫速度;溫度超過居里點(diǎn)后，在相同條件下加熱時(shí)，鋼材升溫速度減慢。

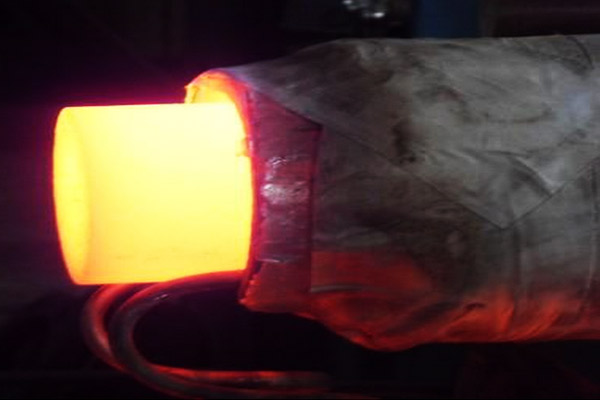

為使居里點(diǎn)上下鐵材升溫速度一致， 應(yīng)當(dāng)調(diào)整加熱電源的頻率。在居里點(diǎn)以下采用較低頻率下進(jìn)行鐵棒感應(yīng)加熱;在居里點(diǎn)以上采用較高頻順磁材料是指原子磁矩排列是無(wú)規(guī)則雜亂的、在磁場(chǎng)中不顯示磁性的金屬。
