回火溫度和回火保溫時(shí)間的選擇

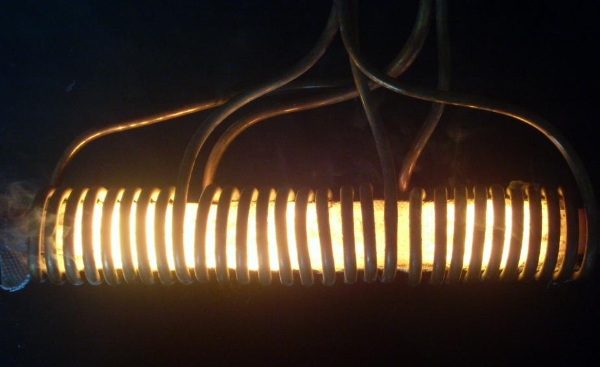

        熱軋棒材經(jīng)模具感應(yīng)加熱淬火后，為了得到穩(wěn)定的回火組織和良好 的綜合力學(xué)性能，需要進(jìn)行回火處理。模具感應(yīng)加熱淬火鋼使用兩種回 火處理方法；其一是傳統(tǒng)加熱回火處理，多用于中溫與低溫回火， 其二是采用模具感應(yīng)加熱快速回火處理，用于高溫回火。傳統(tǒng)加熱回火 處理時(shí)，回火溫度和保溫時(shí)間的選擇，參照常規(guī)熱處理方法選定， 這里不再重述。以下僅對(duì)模具感應(yīng)加熱回火溫度和保溫時(shí)間的選擇方法 做介紹。

        回火溫度和保溫時(shí)間選擇的依據(jù)這兩個(gè)工藝參數(shù)的選擇 依據(jù)是對(duì)鋼材回火后力學(xué)性能的要求。通常是利用回火溫度、保溫時(shí)間與硬度的對(duì)應(yīng)關(guān)系來(lái)確定合適的回火溫度和保溫時(shí)間。

        模具感應(yīng)加熱回火溫度、保溫時(shí)間與硬度的關(guān)系。相同回火硬度條件下，模具感應(yīng)加熱回火溫度比傳統(tǒng)加熱回火溫高 80～100℃，前者回火保溫時(shí)間遠(yuǎn)遠(yuǎn)短于后者。由此可見(jiàn)，對(duì)于亞 共析低合金鋼來(lái)說(shuō)，感應(yīng)加熱淬火鋼的回火溫度應(yīng)比傳統(tǒng)回火溫度 高80～100℃?；鼗鸨貢r(shí)間應(yīng)當(dāng)根據(jù)鋼材的直徑大小而定。對(duì)于直徑在30mm以下的鋼材，當(dāng)加熱速度控制在10～20℃．S-l時(shí)， 可以不考慮；回火保溫時(shí)間。當(dāng)鋼材直徑為30～60mm時(shí)，為了保證表面與中心溫度的均一性，應(yīng)當(dāng)考慮回火保溫時(shí)間。但是，回火保溫時(shí)間不宜過(guò)長(zhǎng)，通常應(yīng)控制在60s以內(nèi)，否則會(huì)增加保溫感 應(yīng)器或保溫爐的長(zhǎng)度。
