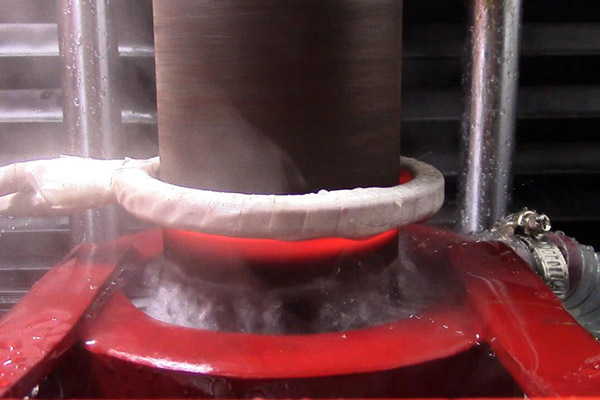

淬火設備加熱溫度的選擇

　　高速鋼的導熱性差，而淬火設備淬火溫度又很高，為了減少淬火應力和工件變形開裂，必須在高溫加熱前進行預熱。高速鋼因含有大量合金元素，故導熱性差，如果直接由冷狀態(tài)放人高溫爐中將會造成很大應力，易引起工具的變形或開裂，為了減少熱應力，高速鋼在加熱時應進行預熱，預熱還可以縮短高溫加熱時間，提高生產效率。

　　我們淬火設備采用預熱溫度為800～850℃，使鋼加熱時，索氏體向奧氏體的轉變在較低的溫度范圍內預先完成，從而減少*后加熱時的組織應力。

　　高速鋼的淬火設備淬火加熱，不僅是為了得到奧氏體組織，更重要的是在不使奧氏體晶粒過分長大的情況下，通過加熱使足夠碳和合金元素融人奧氏體中，從而獲得高的熱硬性和高的耐磨性，對于W18Cr4V鋼，采月淬火設備淬火加熱溫度（1280±10）℃，加熱時間1～1.5 min／mm。
