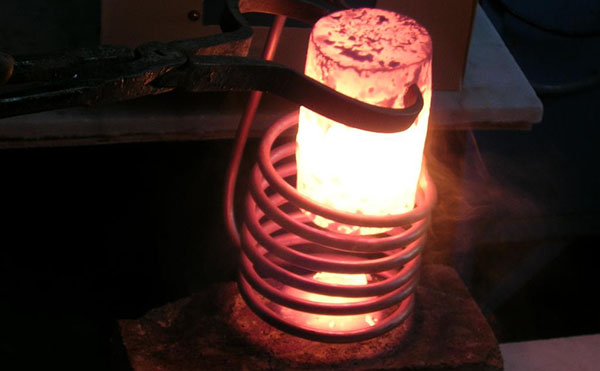

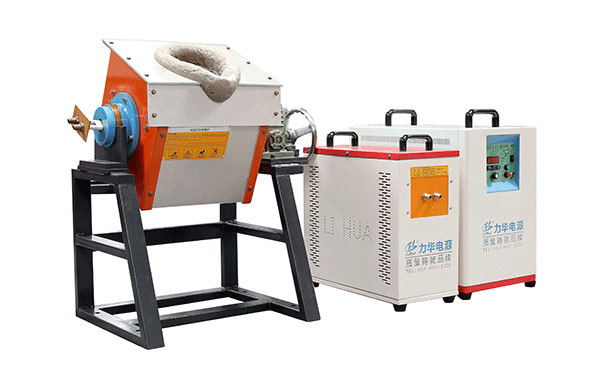

中頻熔煉爐三相平衡無級自動調節系統框圖，它是在功率因數自恒定的基礎上加上平衡調節。系統的工作原理與前述功率因數自恒定系統相似，只是為滿足調平衡的要求，平衡電抗囂的電抗值XL，必須與平衡電容器的容抗值xep時增減，這樣，當調節IK使XL，增加時，必須同時調節：使衛：減小，反之亦然。在Xi的控制系統中間需加入一個倒相器。

　　應該指出，為了實現中頻熔煉爐連續功率因數的自動調節和三相平衡調節，當把可變感抗和固定容抗相串聯代替功率因數補償電容器和平衡電容器肘，作為容抗的電容器的兩端電壓必定會高于電源電壓。在忽略電抗器和電容器內部的等值電阻的情況下，電容器C兩端的電壓是電源線電壓的牙c-XL倍，而電容器cP兩端電壓是電源線電壓的、蘭馬萬倍。

　　為避免中頻熔煉爐使電容器端電壓升高，可把可變感抗XL和固定容抗Xe并聯來代替功率因數補償電容器和平衡電容器。這時電路的等值阻抗為當XL由等于10倍Xe值逐漸減少到約等于Xe值時

　　須注意的是，中頻熔煉爐任何時候都不應該出現XL≤Xe的情況，因?yàn)楫?dāng)XL≤Xe時，等值阻抗*變成了感抗或純電阻。此外，采用XL與C并聯回路去代替功率因數補償電容器和平衡電容器，所需安裝的電容量G必須比沒有XL而只靠調節電容量來調節功率因數或相平衡時的*大電容量大，并且當xC與XL值相接近時，流過XL的電流很大，這種情況設計時應加以考慮。
