40鉻鋼經(jīng)過(guò)高頻淬火后硬度非常高，可用于汽車(chē)轉(zhuǎn)向、機(jī)床軸承、齒輪等機(jī)械零件。以下廣東力華*為您介紹40鉻鋼高頻淬火的*高硬度是多少？特征是什么？

關(guān)于40鉻鋼的介紹，40Cr是我國(guó)GB的標(biāo)準(zhǔn)鋼號(hào)，40Cr鋼是機(jī)械制造中應(yīng)用*廣泛的鋼材之一。調(diào)質(zhì)后綜合力學(xué)性能好，低溫沖擊韌性好，缺口敏感性低。

鋼材淬透性好，水淬時(shí)可淬透*φ28~60mm，油淬時(shí)可淬透*φ15~40mm。該鋼除調(diào)質(zhì)外，還適用于氰化和高頻淬火。切削性能好，硬度174~229HB時(shí)，相對(duì)切削性能為60%。鋼材適合制造中型塑料模具。

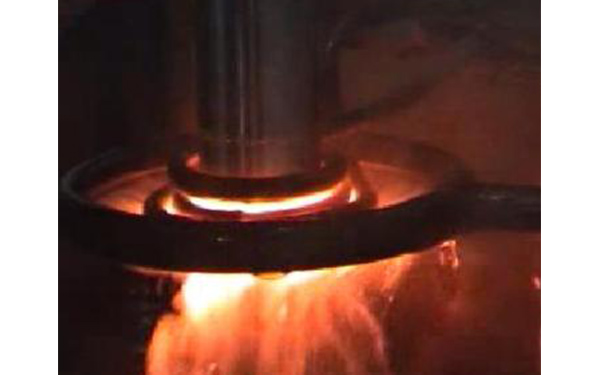

40鉻鋼熱處理*高硬度為850℃，油冷；回火520℃，水冷，油冷。40CR表面淬火硬度為HRC52-60，可達(dá)到HRC48-55。硬度與碳含量有關(guān)。碳含量越高，硬度越高。40CR正常淬火硬度HRC47~50。40CR840~860℃淬火油冷卻可達(dá)HRC52~56硬度。感應(yīng)淬火可以做到HRC60左右。

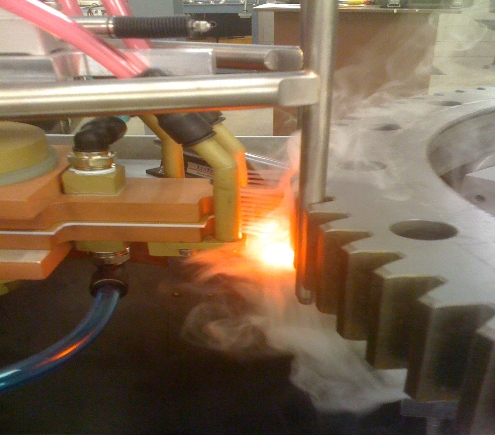

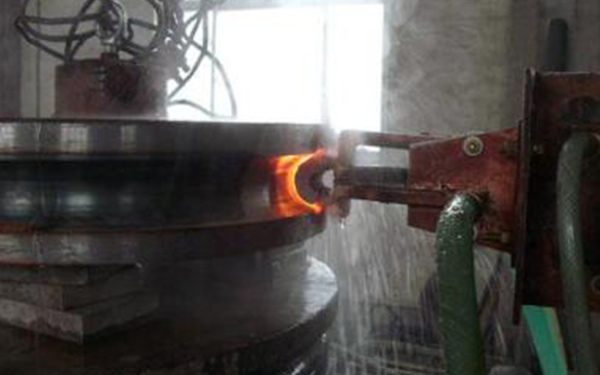

40鉻鋼的特性:中碳調(diào)制鋼，冷鐓模具鋼。該鋼價(jià)格適中，加工簡(jiǎn)單，經(jīng)適當(dāng)熱處理后可獲得一定的韌性、塑性和耐磨性。正火可以促進(jìn)組織球化，提高硬度小于160HBS坯料的切割性能?；鼗饻囟葹?50~570℃，鋼具有*佳的綜合力學(xué)性能。該鋼淬透性高于45鋼，適用于高頻淬火、火焰淬火等表面硬化處理。

40鉻鋼高頻淬火的*高硬度是多少？特征是什么？透過(guò)這篇文章，大家都清楚了一些吧，如果對(duì)這篇文章還有疑問(wèn)，可以到廣東力華平臺(tái)咨詢(xún)。
