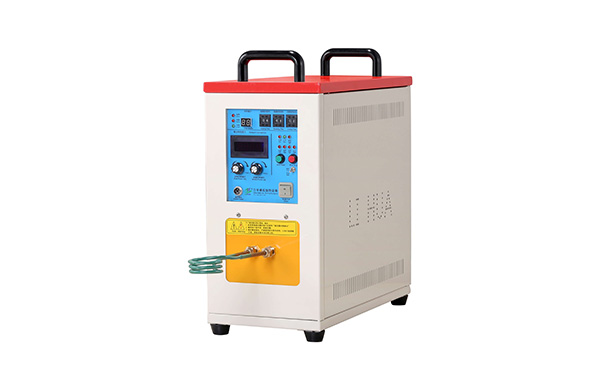

高頻感應加熱設備廠機心組件是感應加熱電源的重要部件，它具有獨立功能，可與相應負載功率的感應加熱電源裝置配套使用，它具有完善的輸入、輸出接口，其外形，只要按圖示接口，*可以完成其他商用或工業高頻感應加熱設備感應加熱電源裝置的功能與用途，它包括了所有的控制部件及主電路拓撲的元器件，并可為外部計算機控制接口。

　　高頻感應加熱設備調試檢測的主要性能指標

　　（1）直流電源電壓輸出：+18V -0.3V.+5V  +O.2V正常。

　?。?）加于IGBT模塊的輸出波形正常。

　?。?）輸入電網電壓380V，電流基準7.9V，輸入功率達到20kW。

　　（4）輸入電網電壓低于323V時保櫨正常，驅動脈沖關斷。

　?。?）輸入三相電源缺任一相時保護正常，驅動脈沖關斷。

　?。?）輸入電流31A時，過電流保護正常，驅動脈沖關斷。

　　此后出現軟啟動過程，如繼續過電流，再次關斷輸出脈沖。

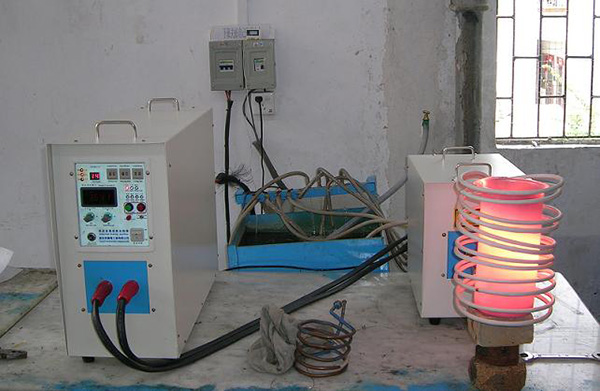

　　高頻感應加熱設備合閘試驗。感應加熱電源機心經低壓斷路器直接與三相電網電源連接，分別在空載及滿載條件下，各接通、斷開低壓斷路器三次，電磁爐機心工作應無異常。
