鋼板縱向磁場感應加熱退火設備固溶處理裝置

        奧氏體不銹鋼鋼號為lCr18Ni9Ti和OCr18N110，熱軋厚板的 厚度為30～50mm，感應加熱方式為縱向磁場加熱。

       (1)感應加熱用電源加熱電源由2臺500kW、1000Hz的中 頻電源供電，*大輸出功率為900kW。

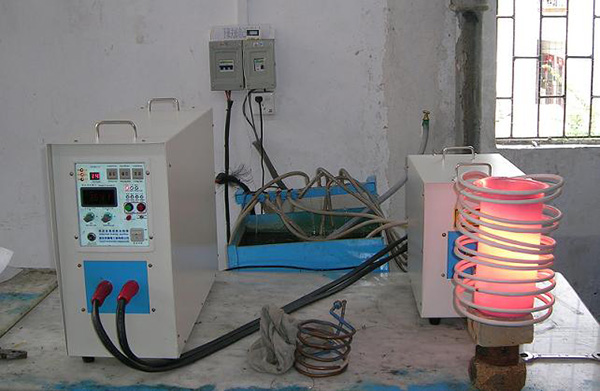

       (2)感應加熱退火設備加熱用感應器，鋼板固溶處理采用飫方形截面螺旋形感應器。為使鋼板角部加熱溫度均勻，長方形感應器內角均為圓弧形。不同規格鋼板使用的感應器幾何尺寸。加熱感應器是用純銅圓管繞制而成。為了防止匝間短路，在銅管外面包有一層云母片，并用耐火纖維布帶纏繞固定。為了固定感應線圈匝間距離，整個感應器用耐火纖維布帶捆扎牢固。感應器的內側 表面涂裝一層厚度約15mm由耐熱材料組成的耐熱絕緣層。使用結果表明，這種結構的感應器完全適用于奧氏體不銹鋼板固溶處 理的工藝條件。

       (3)感應加熱退火設備噴水冷卻系統鋼板噴水冷卻使用循環冷卻水系統，包括噴水器、管道、循環水池、水泵以及水溫、水壓、流量等檢測儀表。冷卻水用量為30～70m3．h-i，水壓為0.4～0.SMPa，水溫 小于45℃。鋼板冷卻由分設在上下兩面的兩組噴水器來完成。每組噴水器是由多排均勻分布噴嘴的鋼管組成。水柱分布均勻，水壓均衡，保證鋼板上下雙面泠卻均勻。

       (4)感應加熱退火設備鋼板傳送機構，鋼板放置在由平行滾輪組成的輥道上，滾輪與傳動機構連接。傳動機構由電機驅動，電機轉速可調，鋼板可以按規定的速度前進，通過感應器加熱到固溶溫度，然后進入噴水器冷卻，到此完成了固溶處理的全過程。
