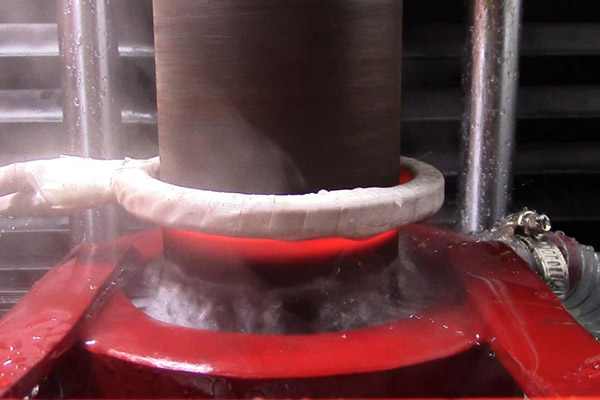

表面淬火設(shè)備工藝試驗是在160kW、8000Hz中頻發(fā)電機及液壓傳動立式淬火機床設(shè)備上，對80型內(nèi)齒圈進(jìn)行內(nèi)齒中頻感應(yīng)淬火。

　　試驗在160kW電源上進(jìn)行，通過調(diào)整內(nèi)齒兩端過渡區(qū)，使其相對一樣大，根據(jù)熱脹冷縮原理改變加熱時 間、延時時間和噴水時間，使工件加大內(nèi)縮量，通過大量試驗，*終優(yōu)化出的*佳表面淬火設(shè)備工藝參數(shù)。

　　因為是批量生產(chǎn)，留余溫180℃采用自回火技術(shù)低溫回火。

　　表面淬火設(shè)備結(jié)果齒面硬度55—58HRC；金相組織為淬火馬氏體5級；齒根部硬化層深度為1. 8mm;淬火后表面殘 余壓應(yīng)力為450MPa。
